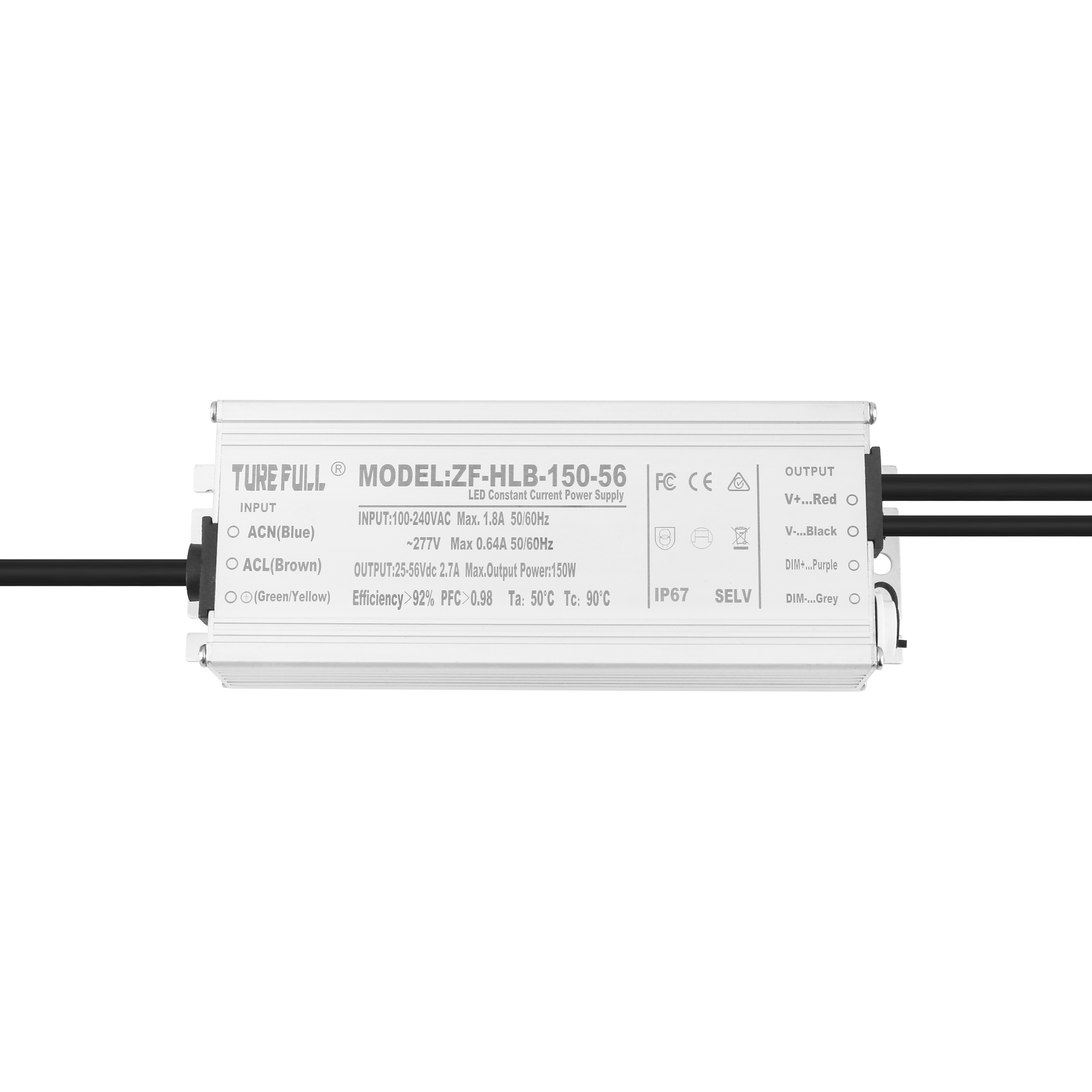

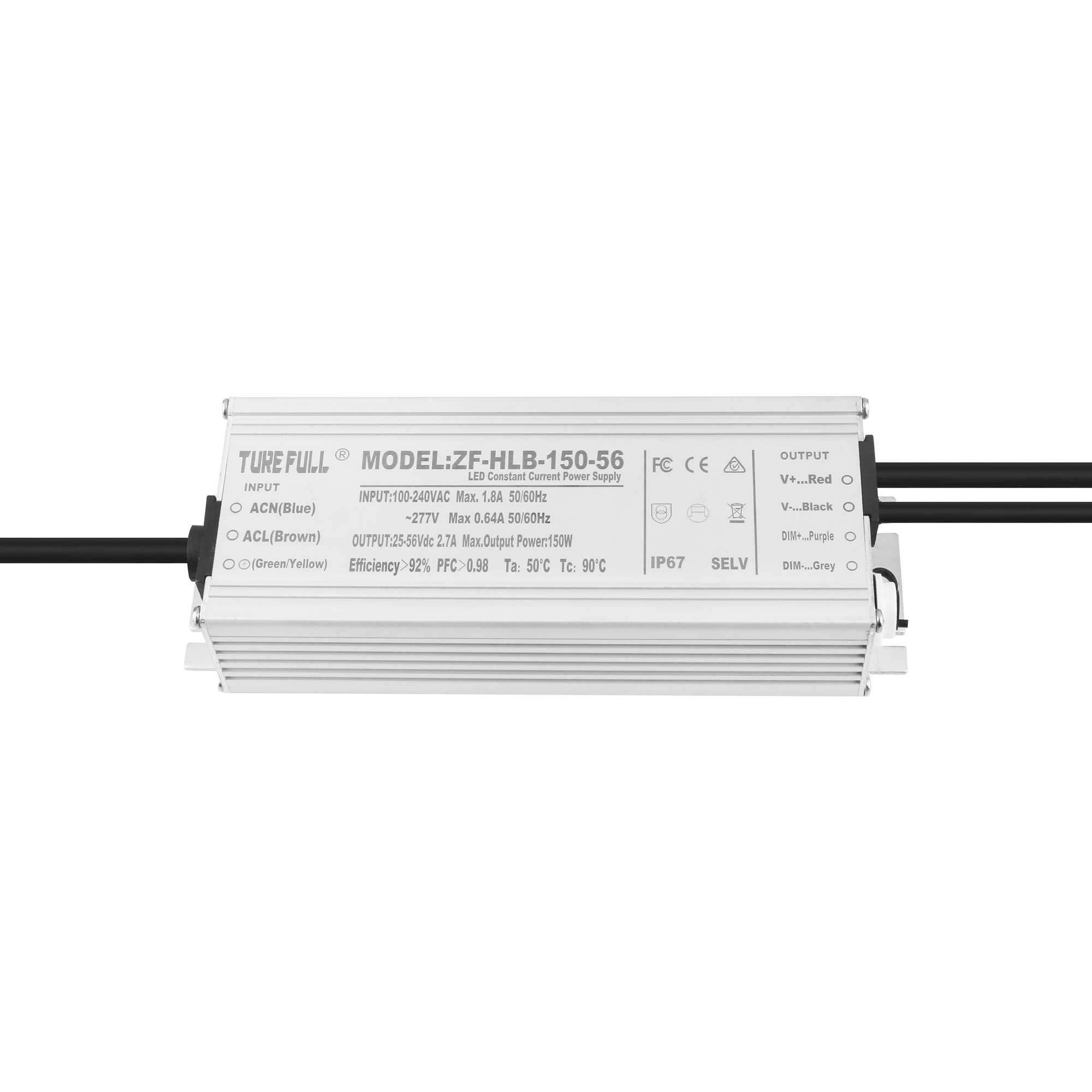

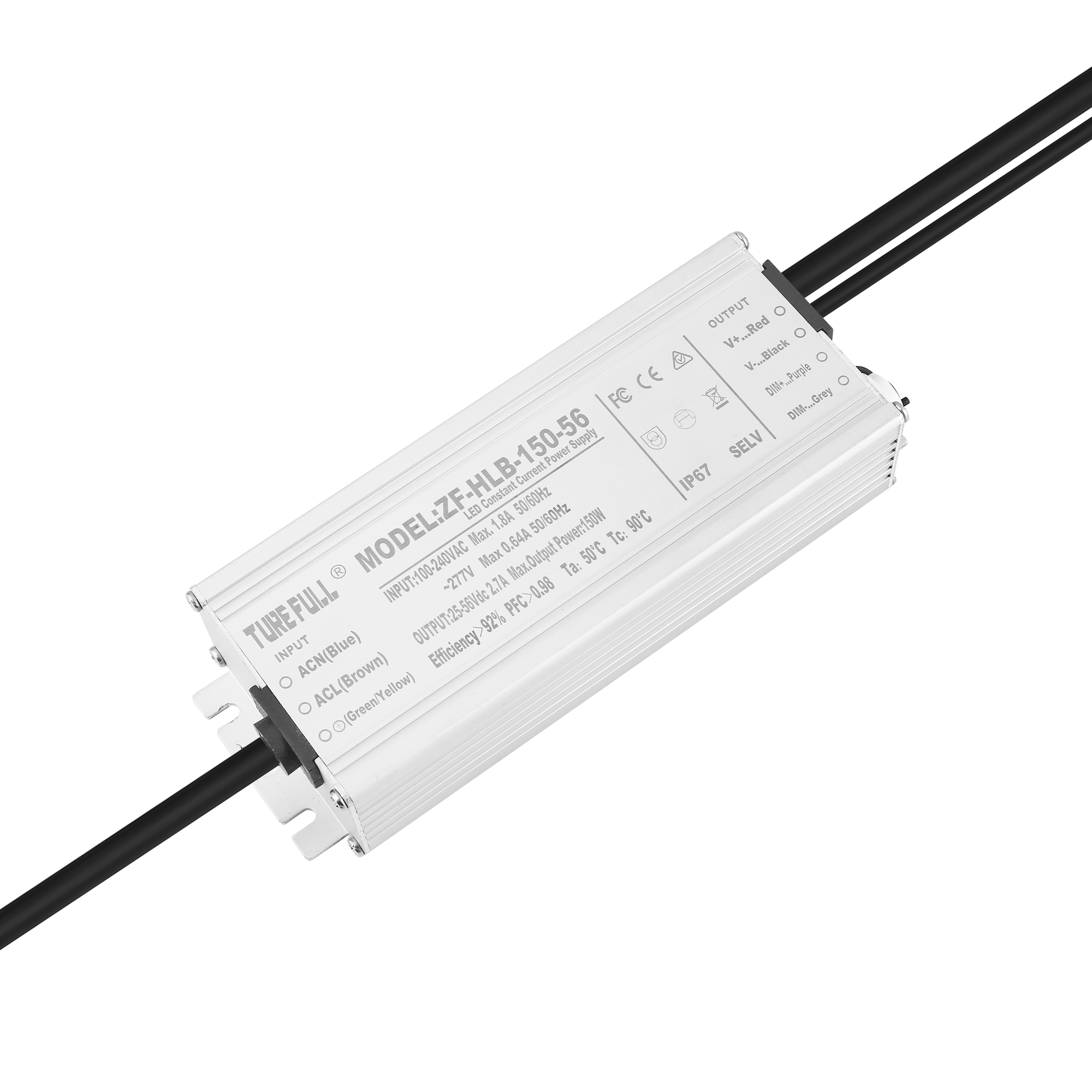

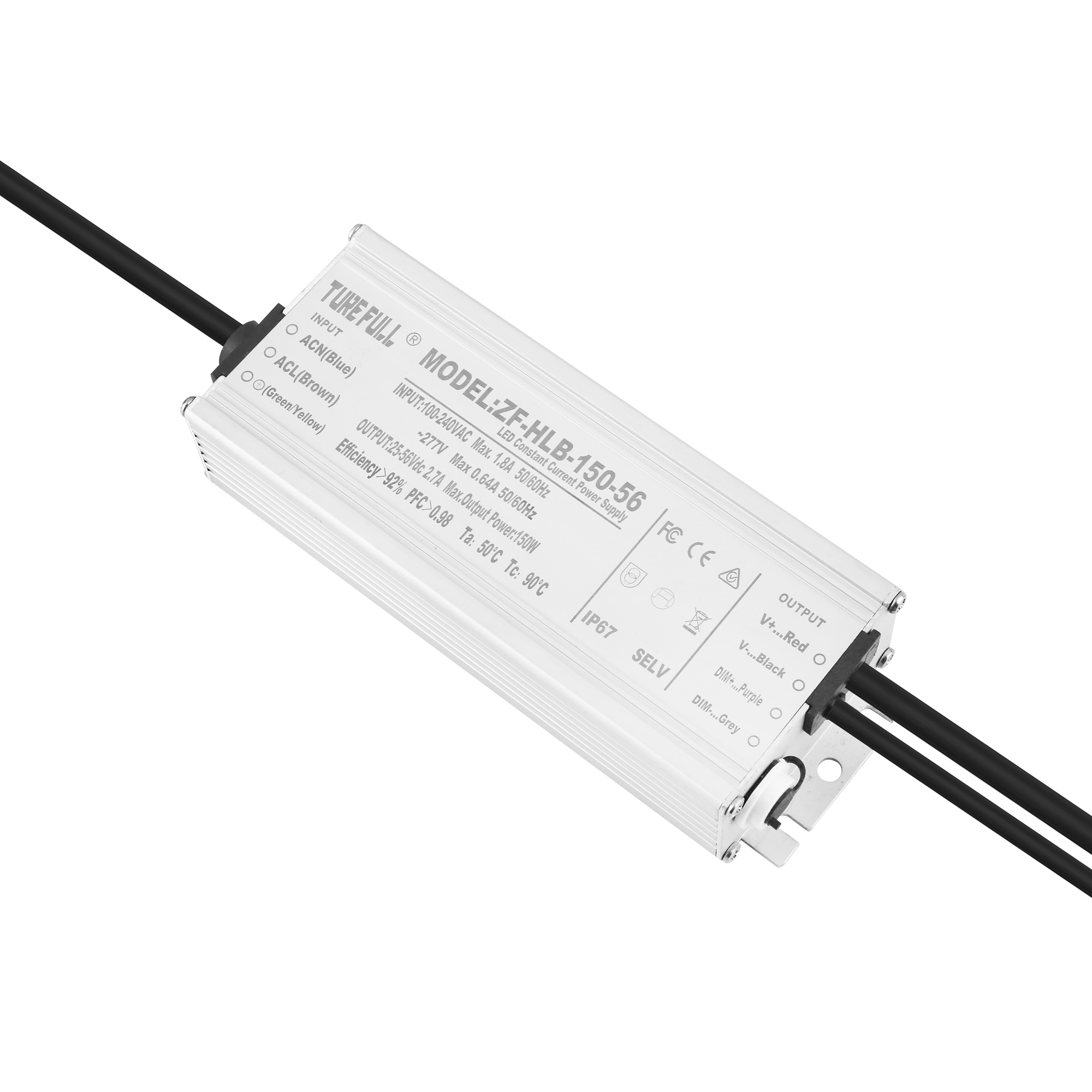

中孚光電HLB雙極路燈電源系列是專為城市道路照明設計的智能驅動解決方案。該系列采用雙極恒流技術，支持100-277V超寬電壓輸入，適配全球不同電網環境。產品通過IP66防護認證，內置高效散熱系統與防雷擊模塊，確保-40℃至+75℃環境下穩定運行。集成0-10V/PWM調光接口，配合智能光控可實現二次節能30%以上。其緊湊型壓鑄鋁外殼設計有效延長使用壽命至5萬小時，現已成為國內外主干道LED路燈改造項目的優選配套電源。
